根据客户需要订制非标特殊二次包络减速机，中心距440mm，蜗轮采用10-1锡青铜，蜗杆采用高级合金钢，齿部经离子氮化热处理，齿部硬度高可达HRC56，精度高，耐磨性强。该减速机应用于冶金行业轧机压下装置。
二次包络环面蜗轮蜗杆减速机，A440mm
A440轧机压下专用非标二次包络蜗轮蜗杆减速机内部采用平面二次包络环面蜗杆传动技术，该蜗轮蜗杆具有以下优点：
•节能降耗
•使用寿命长
•承载能力强
•接触齿数多
•结构紧凑合理
•噪音低平稳啮合
•高质量材质及热处理方法
产品特点介绍
平面二次包络环面蜗杆传动是一种新型蜗杆传动装置，荣获国家二等发明奖。平面二次包络蜗杆副是以一个平面为母面，通过相对圆周运动，包络出环面蜗杆的齿面，然后再以蜗杆的齿面为母面，通过相对运动包络出蜗轮的齿面而形成的（图一）。用这种方法加工出的平面二次包络蜗杆副，具有以下特征：
•蜗杆采用合金钢40Cr、42CrMo、38CrMoAl调质及离子氮化处理，齿面经硬化处理后，精确磨制而成，齿面硬度高（HRC≥58）粗糙度低（Ra≥0.8）齿形精度高，表面光滑。
•蜗杆与蜗轮的啮合为多齿接触，齿面接触面积大，并且有瞬时双线接触，接触线总长度长，齿面接触区可达70%以上（图二）
•因蜗杆为环面蜗杆，与蜗轮同时啮合齿数多。
•加工过程与成形原理吻合度高，传动精度高。
•啮合面的综合曲率半径大。
•接触线与相对速度方向夹角大，啮合中容易 形成动压油膜及保持性好，减少齿面磨损（图三）。
•蜗轮采用锡青铜ZCuSn10Pb1离心浇铸，耐磨损。
•综上，平面二次包络环面蜗杆副和普通蜗杆副相比，承载能力大，传动效率高，使用寿命长。

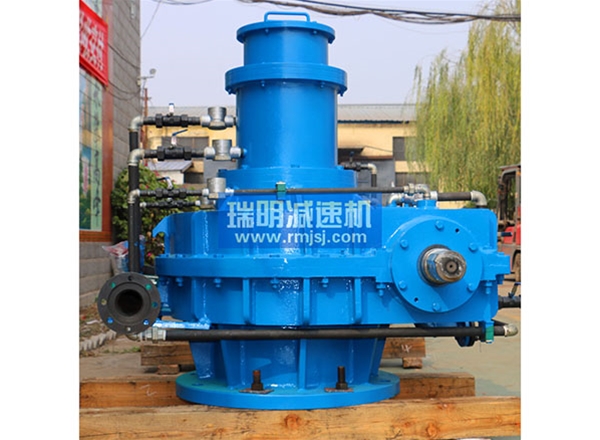

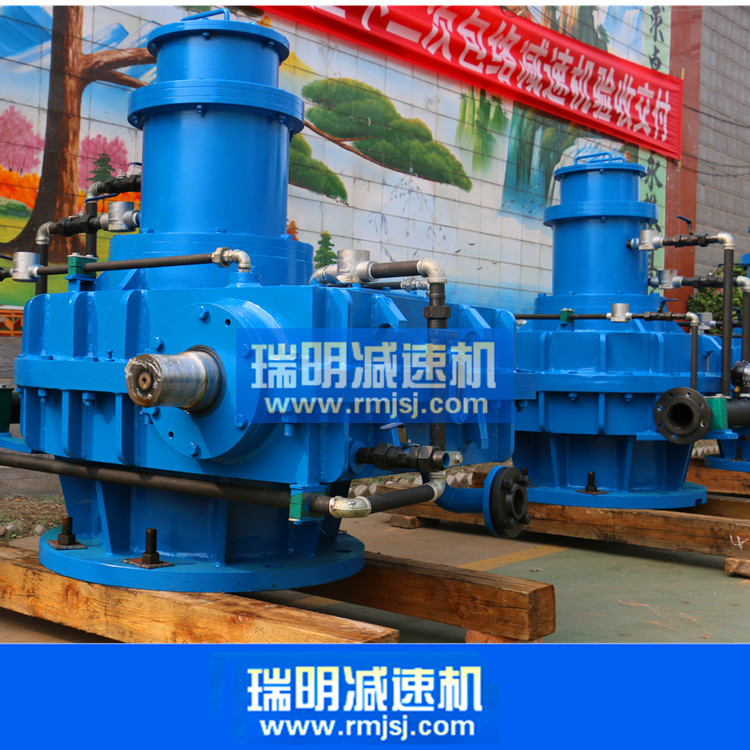

A440轧机压下专用非标二次包络蜗轮蜗杆减速机
